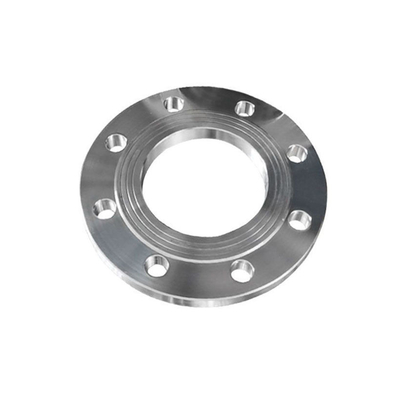

качество ОСОБЕННЫЕ ФЛАНЦЫ LWN RF & 3" 300 ОБРЕЗАННЫЙ КОНЕЦ 3" 300 С материалом A182 F11 Cl.2 СОЕДИНЕНИЯ ПУСКОВОЙ ПЛОЩАДКИ завод

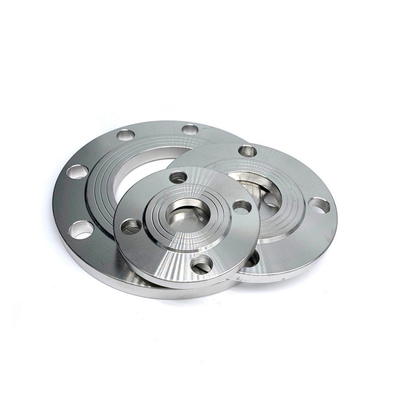

качество ОСОБЕННЫЕ ФЛАНЦЫ LWN RF & 3" 300 ОБРЕЗАННЫЙ КОНЕЦ 3" 300 С материалом A182 F11 Cl.2 СОЕДИНЕНИЯ ПУСКОВОЙ ПЛОЩАДКИ завод

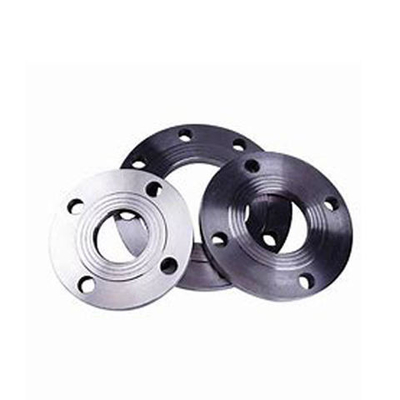

качество ОСОБЕННЫЕ ФЛАНЦЫ LWN RF & 3" 300 ОБРЕЗАННЫЙ КОНЕЦ 3" 300 С материалом A182 F11 Cl.2 СОЕДИНЕНИЯ ПУСКОВОЙ ПЛОЩАДКИ завод

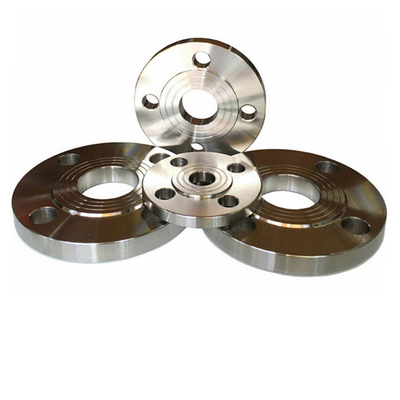

качество ОСОБЕННЫЕ ФЛАНЦЫ LWN RF & 3" 300 ОБРЕЗАННЫЙ КОНЕЦ 3" 300 С материалом A182 F11 Cl.2 СОЕДИНЕНИЯ ПУСКОВОЙ ПЛОЩАДКИ завод
качество ОСОБЕННЫЕ ФЛАНЦЫ LWN RF & 3" 300 ОБРЕЗАННЫЙ КОНЕЦ 3" 300 С материалом A182 F11 Cl.2 СОЕДИНЕНИЯ ПУСКОВОЙ ПЛОЩАДКИ завод

ОСОБЕННЫЕ ФЛАНЦЫ LWN RF & 3" 300 ОБРЕЗАННЫЙ КОНЕЦ 3" 300 С материалом A182 F11 Cl.2 СОЕДИНЕНИЯ ПУСКОВОЙ ПЛОЩАДКИ

Tags

Безшовная слабая стальная труба

Бесшовная стальная труба

сталь для труб без швов
Product Summary
Таблица химического состава фланцев под приварку в раструб SA 182 Gr F11 Оценка С Мин. Си П С Кр Мо Легированная сталь F11 0,5-0,15 0,3-0,6 0,5-1,0 0,03 0,03 1,0-1,5 0,44-0,65 Механический анализ фланца ASTM A182 класса F11 Предел прочности Предел текучести (смещение 0,2%) Удлинение 205 415 20 % ...

Product Details

Выделить:

3-дюймовый фланц сварной шеи 300 LWN RF

,

A182 F11 Класс 2-й фланц с концами

,

фланц с подключением к подкладке 3-дюймовый
Material: A182 F11 Cl.2
Size: 3 дюйма
Pressure: 300
Type: фланцы lwn
Product Description

Таблица химического состава фланцев под приварку в раструб SA 182 Gr F11

Оценка С Мин. Си П С Кр Мо
Легированная сталь F11 0,5-0,15 0,3-0,6 0,5-1,0 0,03 0,03 1,0-1,5 0,44-0,65

Механический анализ фланца ASTM A182 класса F11

Предел прочности Предел текучести (смещение 0,2%) Удлинение
205 415 20 %

ASTM A182 Gr F11 Cl.2 Номинальное давление фланца RTJ

A182 F11 Производитель плоских фланцев класса 2 в Индии, проверьте эквивалент материала стали f11 согласно ASME B16.47 серии a/b
Температурные показатели 150# Класс 300# Класс 400# Класс 600# Класс 900# Класс 1500# Класс 2500# Класс
от -29 до 38 15,9 41,4 55,2 82,7 124,1 206,8 344,7
50 15.3 40 53,4 80 120,1 200,1 333,5
100 13.3 34,8 46,4 69,6 104,4 173,9 289,9
150 12 31,4 41,9 62,8 94,2 157 261,6
200 11.2 29,2 38,9 58,3 87,5 145,8 243
250 10,5 27,5 36,6 54,9 82,4 137,3 228,9
300 10 26.1 34,8 52,1 78,2 130,3 217,2
325 9.3 25,5 34 51 76,4 127,4 212,3
350 8.4 25.1 33,4 50,1 75,2 125,4 208,9
375 7.4 24,8 33 49,5 74,3 123,8 206,3
400 6,5 24,3 32,4 48,6 72,9 121,5 202,5
425 5,5 23,9 31,8 47,7 71,6 119,3 198,8
450 4.6 23,4 31,2 46,8 70,2 117,1 195,1

Номера деталей пластинчатого фланца A182 F11 класса 2

П# G# ИСО Спецификация Тип УНС КСИ (МПа) Форма продукта
4 1 5.1 А/СА-182 Ф11, кл.1 К11597 60(415) Поковки
4 1 5.1 А/СА-182 Ф11, КЛ.2 k11572 70(485) Поковки
4 1 5.1 А/СА-182 Ф11, кл.3 k11572 75(515) Поковки

SA182 F11 Фланец с приварной шейкой Таблица веса

ASTM A182 Gr F11 Cl.2 RTJ и фланцы с резьбой изготавливаются в соответствии с ANSI / ASME B16.5, EN 1092-1 тип 02, EN 1092-2 PN16, AWWA C207 и MSS SP-44.
Труба нормального диаметра. Внешний фланец Спасибо. Фланец Мин. Диам. Хаба Диаметр поднятой поверхности Длина Ступица.Y Длина резьбы Диам. Болт-Серкл Диам. отверстий для болтов Количество болтов Диам. болтов (дюймы) КГ ФУНТ
дюйм дн О С Х Г Да Т до нашей эры ЧД БН БД
1/2" 15 89.00 11.20 30.20 35.10 15.70 15.70 60,50 15.80 4 1/2" 0,4 0,9
3/4" 20 98,50 12.70 38.10 42,90 15.70 15.70 69,90 15.80 4 1/2" 0,7 1,5
1" 25 108.00 14.20 49.30 50,80 17.50 17.50 79.30 15.80 4 1/2" 0,8 1,8
1-1/4" 32 117,50 15.70 58,70 63,50 20.60 20.60 88,90 15.80 4 1/2" 1.2 2.6
1-1/2" 40 127.00 17.50 65.00 73.20 22.40 22.40 98,60 15.80 4 1/2" 1,5 3.3
2" 50 152,50 19.10 77,70 91,90 25.40 25.40 120,70 19.10 4 5/8" 2.3 5.1
2-1/2" 65 178.00 22.40 90.40 104,60 28.40 28.40 139,70 19.10 4 5/8" 3.7 8.1
3" 80 190,50 23.90 108.00 127.00 30.20 30.20 152,40 19.10 4 5/8" 4.1 9
3-1/2" 90 216.00 23.90 122,20 139,70 31.80 31.80 177,80 19.10 8 5/8" 5.1 11.2
4" 100 228,50 23.90 134,90 157,20 33.30 33.30 190,50 19.10 8 5/8" 5,9 13
5 дюймов 125 254.00 23.90 163,60 185,70 36,60 36,60 215,90 22.40 8 3/4" 7 15,4
6 дюймов 150 279,50 25.40 192,00 215,90 39,60 39,60 241.30 22.40 8 3/4" 8.4 18,5
8 дюймов 200 343,00 28.40 246,10 269,70 44,50 44,50 298,50 22.40 8 3/4" 13 28,6
10 дюймов 250 406,50 30.20 304,80 323,90 49.30 49.30 362,00 25.40 12 7/8" 18 39,5
12 дюймов 300 482,50 31.80 365,30 381,00 55,60 55,60 431,80 25.40 12 7/8" 29 64
14 дюймов 350 533,50 35.10 400,10 412,80 57.20 57.20 476,30 28.50 12 1" 39 86
16 дюймов 400 597,00 36,60 457,20 469,90 63,50 63,50 539,80 28.50 16 1" 47 103
18 дюймов 450 635,00 39,60 505.00 533,40 68.30 68.30 577,90 31.80 16 1 1/8" 57 126
20 дюймов 500 698,50 42,90 558,80 584,20 73.20 73.20 635,00 31.80 20 1 1/8" 76 167
24 дюйма 600 813.00 47,80 663,40 692,20 82,60 82,60 749,30 35.10 20 1 1/4 дюйма 97 214
